XK852C1 Control‑Unit V2.8.2

Ein Projekt von DD1KJ & DO5SAR

Damit ist ein Rohde & Schwarz XK852 vollständig bedienbar – über ein 3.5" Touch‑TFT und einen präzisen VFO‑Encoder.

Zur Anleitung Zur Galerie

Features

Touch‑TFT 3.5"

Frequenz‑ & Statusanzeige, komplette Touch‑Bedienung.

99 Speicher

Kanäle komfortabel wähl‑, speicher‑ und ladbar.

VFO‑Encoder

Dreh & Klick: schnelle Frequenzeinstellung mit Schrittweiten‑Umschaltung.

Modes

AM / FM / USB / LSB / CW

Sendeleistung

LOW / MID / HIGH

AGC & Kompressor

AGC schaltbar, VOICE‑Kompressor ein/aus.

Bandwahl

1.6M / 3.5M / 7M / 10M / 14M / 18M / 21M / 24M / 28M

Touch‑Gestützt

Alle Funktionen direkt über das Display auswählbar.

1. Einleitung / Geräteübersicht

Die XK852C1 Remote‑Steuerung erlaubt die komfortable Bedienung des Transceivers über ein TFT‑Touchdisplay und einen Encoder. Die Software Version 2.8.2 unterstützt alle grundlegenden Betriebsarten sowie 100 Speicherplätze.

2. Bedienelemente

Die Steuerung erfolgt über den Drehencoder und die Touch‑Buttons auf dem TFT.

Encoder: Drehen = Frequenz ändern, Drücken = Schrittweite ändern.
AGC: FAST / LOW – LOW‑Button Blau, FAST Rot.
PWR: Sendeleistung Low / Mid / High.
TUNE: Abstimmen für 2 s; Button wird Rot und danach wieder Blau.
VOICE: Sprachkompressor ein/aus.
MODE: USB / LSB / AM / CW.
PTT: Senden ein/aus – aktiv = Rot.
BW: Bandwechsel 1.6 – 3.5 – 7 – 10 – 14 – 18 – 21 – 24 – 28 MHz.
CHxx: Kanalwahl / Speicherfunktionen (Speichern/Laden).

3. Speicherplätze

4. Kurzanleitung

Gerät einschalten, gewünschte Frequenz mit BW auswählen.
Frequenz mit dem Encoder einstellen.
MODE (USB/LSB/AM/CW) wählen.
PWR für die Sendeleistung einstellen.
Mit PTT senden oder VOICE aktivieren.
Speicherplatz wählen/speichern über +/−.

5. Rotary Encoder (Drehgeber)

Drehen nach rechts: Frequenz erhöhen
Drehen nach links: Frequenz verringern
Kurzer Druck: Schrittweite ändern (1 Hz / 10 Hz / 100 Hz / 1 kHz / 10 kHz / 100 kHz / 1 MHz)
Die aktuelle Schrittweite wird kurz im Display eingeblendet (z. B. „STEP 1 kHz“).

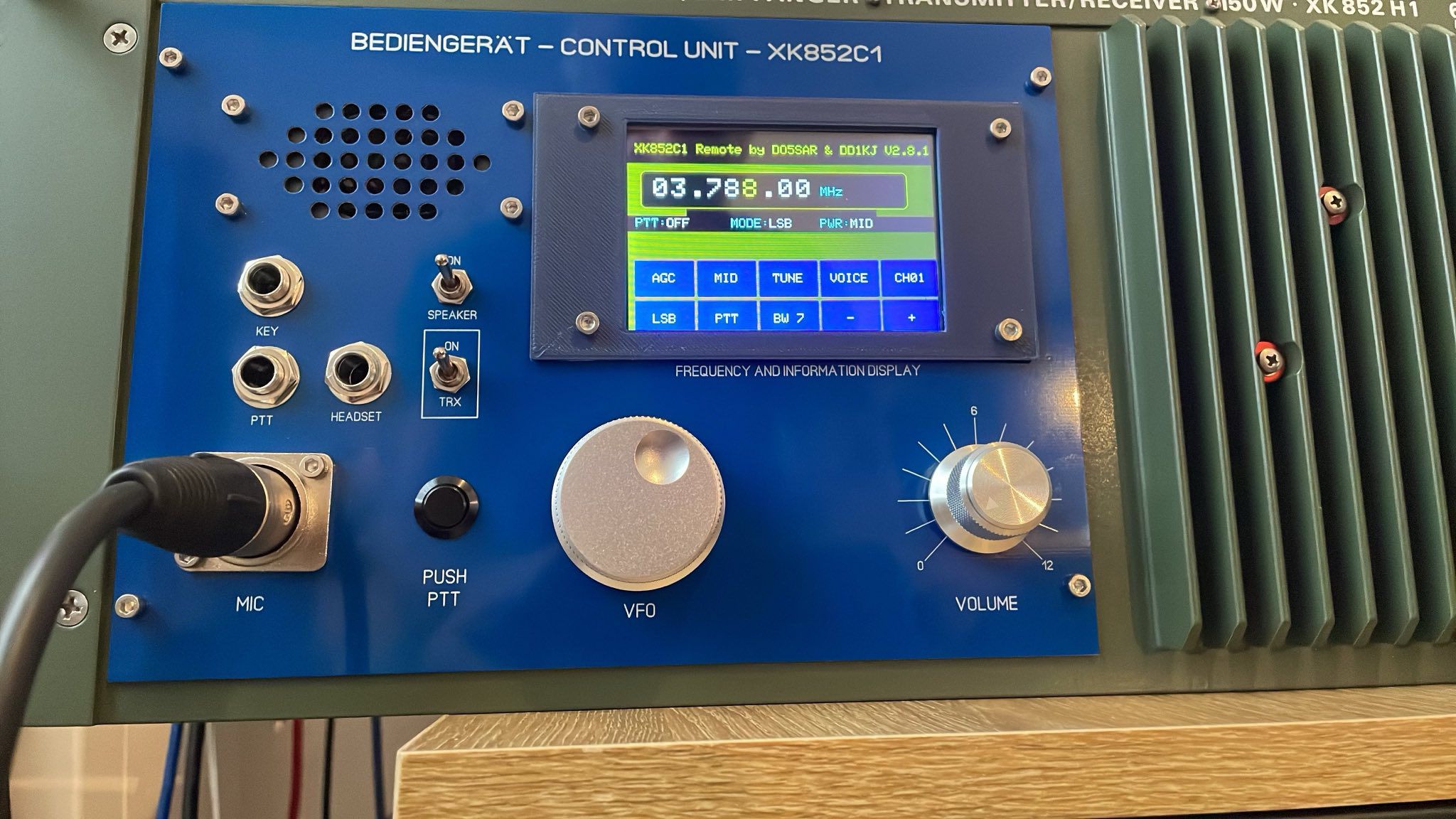

Galerie

Demo / Live Betrieb

Erweitert / Professionelle Technik & Kauf

Preis: Die vollständig aufgebaute XK852C1‑Steuereinheit kann für 1450 € erworben werden.

Basierend auf Technik der professionellen Rohde & Schwarz XK-/HF850‑Serie – ausgelegt für Dauereinsatz und hohe Verfügbarkeit.

Kriterium	XK 852 / professionelle Technik	Typische Hobby-/Consumer‑HF‑Geräte
Robustheit & Zuverlässigkeit	Industrielles Design, hochwertige Baugruppen, Dauereinsatz‑tauglich	Höherer Verschleiß bei Dauerbetrieb, einfachere Bauteile
Modularität & Wartung	Module einzeln tauschbar (RX/TX/PA), servicefreundlich	Oft nur Komplettaustausch möglich
Signalqualität	Hochwertige Filter, hohe Linearität, geringes IMD	Kompromisse bei Filtern/Abschirmung
Erweiterbarkeit	DSP, Filter, Spezialmodi, externe Modems	Begrenzte Optionen
Stabilität & Messtechnik	Selbsttests, Monitoring, stabile Referenz	Weniger Monitoring
MTBF / Lebensdauer	Hohe Verfügbarkeit (MTBF > 4000 h)	Nicht für 24/7 optimiert
Schnittstellen	Robuste, vielfältige Ports / Steuerleitungen	Reduzierte / proprietäre Anschlüsse

Interesse? → Kontakt aufnehmen
